機床呈T字型布局形式，為單立柱、側掛箱結構，工作臺與其滑座沿橫床身導軌移動(X向坐標)，立柱固定在滑座上沿縱床身導軌移動(Z向坐標)，主軸箱沿立柱導軌垂直方向移動 (Y 向坐標);呈T字型床身布局形式。數控工作臺360 度回轉(B坐標)，主軸(鏜軸)(WE坐標)在銑軸內移動。

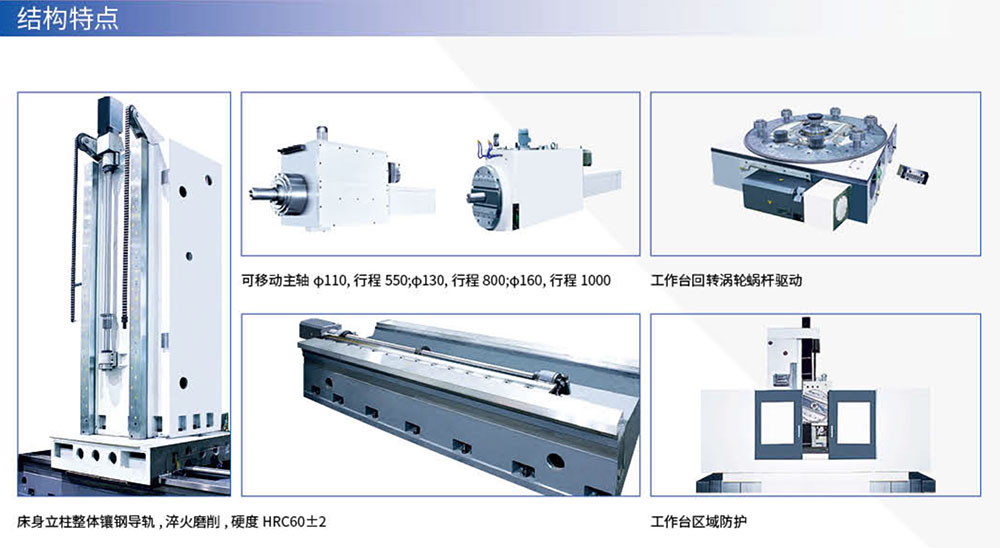

　　X、Y、Z軸采用整體鑲鋼導軌，經淬火、精加工后硬度可達 HRC60士2，正向與聚四氟乙烯貼塑板組成導軌副，側向為滾動體導向,精度高，摩擦力小，精度保持性好，工作臺回轉圓導軌采用鑄鐵-聚四氟乙烯導軌副，內裝進口止推軸承卸荷、采用雙蝸桿機構以消除間隙，運動平穩、定位精度高。
